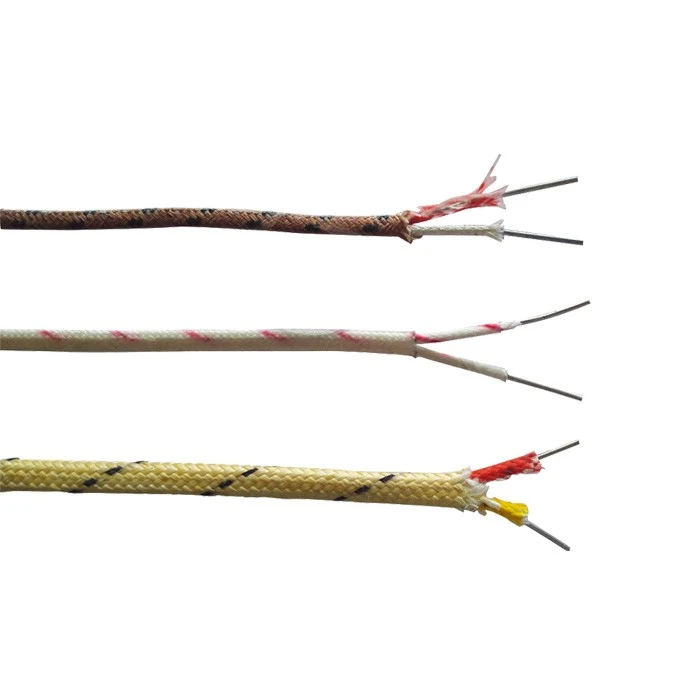

Thermocouple Compensating Cable
2

كابل تعويض الحرارة

1. مستوى الحرارة العالية (مستوى الحرارة العالية). هذا النوع من أسلاك الحرارة مناسب بشكل أساسي لأنواع الحرارة العالية K وJ وE وT وN وL وأجهزة الكشف عن درجات الحرارة العالية الأخرى ومستشعر درجة الحرارة وما إلى ذلك.

إرسال التحقيق

مقدمة المنتج

2. مستوى السلك التعويضي (مستوى درجة الحرارة المنخفضة). هذا النوع من الأسلاك الحرارية مناسب بشكل أساسي لكابل التعويض وسلك التمديد لمختلف أنواع الترموكبل من النوع S، R، B، K، E، J، T، N وL، وكابل التدفئة، وكابل التحكم وما إلى ذلك.

نوع الثرموكبل		رمز اللون ANSI		تفاوتات المعايرة الأولية
سبائك الأسلاك	معايرة	+/- موصل	السترة	نطاق درجة حرارة	معيار الحدود	خاص الحدود
الحديد(+) مقابل. قسطنطين(-)	J	أبيض/أحمر	بني	0 درجة إلى +285 درجة 285 درجة إلى +750 درجة	±2.2 درجة ± .75%	±1.1 درجة ± .4%
كروميل(+) مقابل. ألوميل(-)	K	اصفر احمر	بني	-200 درجة إلى -110 درجة {{0}} درجة إلى 0 درجة 0 درجة إلى +285 درجة 285 درجة إلى +1250 درجة	± 2% ±2.2 درجة ±2.2 درجة ± .75%	±1.1 درجة ± .4%
النحاس(+) مقابل. قسطنطين(-)	T	أزرق أحمر	بني	-200 درجة إلى -65 درجة -65 درجة إلى +130 درجة 130 درجة إلى +350 درجة	± 1.5% ±1 درجة ± .75%	± .8% ± .5 درجة ± .4%
كروميل(+) مقابل. قسطنطين(-)	E	أرجواني/أحمر	بني	-200 درجة إلى -170 درجة -170 درجة إلى +250 درجة 250 درجة إلى +340 درجة 340 درجة +900 درجة	± 1% ±1.7 درجة ±1.7 درجة ± .5%	±1 درجة ±1 درجة ± .4% ± .4%

تنوع ومؤشرات الترموكبل

تنوع ومؤشر الثرموكبل
متنوع	يكتب	مدى القياس (درجة)
النيكل والكروم والنيكل والسليكون	K	-200-1300
النيكل والكروم والنحاس والنيكل	E	-200-900
حديد-نحاس-نيكل	J	-40-750
نحاس-نيكل	T	-200-350
نيكل-سي-نيكل	N	-200-1300
نيكل كروم-ألومنيوم حديد0.07	نيكل كروم-ألومنيوم حديد0.07	-270-0
